Редкий кадр — на снимке Ла-5ФН, сдвижная часть фонаря которого имеет дополнительный вертикальный переплет. Насколько известно всего несколько самолетов марки Ла имели такие фонари, изготовленные в ремонтных мастерских.

Советские и болгарские летчики, Болгария, аэродром Казанлир, осень 1944 г. Ла-5ФН из состава 17-й воздушной армии действовали в интересах 3-го Украинского фронта. Ла-5ФН, запечатленный на заднем плане снимка, имеет стандартную камуфляжную окраску, руль высоты — белого цвета.

Буква «Ф» в обозначении Ла-5Ф появилась от маркировки установленного на нем мотора АШ-82Ф (Ф — форсированный). Когда в мае 1942 г. на пермском ГАЗ № 19 налаживался выпуск моторов М-82А перед Швецовым ставилась главная задача строить как можно больше двигателей. Как следствие, мотор оставался достаточно «сырым» и после своего дебюта на истребителях Ла-5. Критичной считалась температура головок цилиндров, которую требовалось поддерживать в пределах 200–220 град. Летчик в бою не имел возможности постоянно отслеживать температуру, поэтому отмечались случаи разрушения головок цилиндров. В отдельных случаях разрушение головки цилиндра приходило к выходу из строя всего мотора. В конструкции АШ-82Ф моторострителем удалось избавиться от перегрева головок цилиндров, одновременно повысив мощность двигателя.

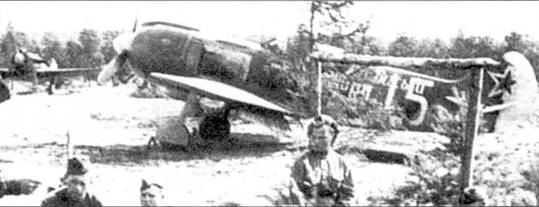

На этом Ла-5ФН раннего выпуска летал капитан П. Лихолетов из 159-го ИАП 275-й НАД 13-й воздушной армии. На фюзеляже истребителя поверх звезды и номера надпись: «За Васька и Жору». Капитан Лихолетов сбил 25 самолетов противника лично и пять в группе.

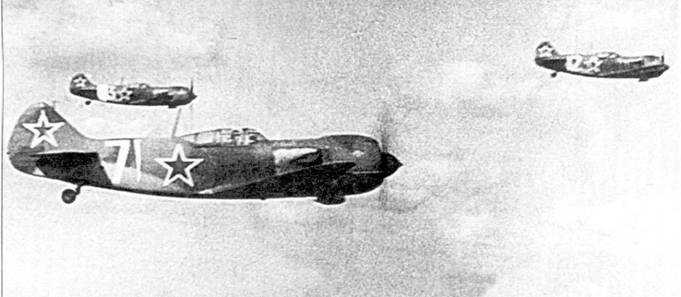

Истребители Ла-5ФН поздней серии выпуска из 2-го гвардейского авиационного полка 322-й авиационной дивизии.

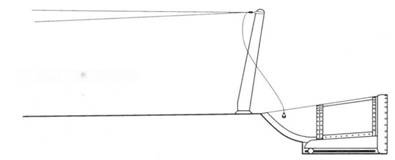

бронестекло за головой летчика

стандартная антенна

антенна позднего типа

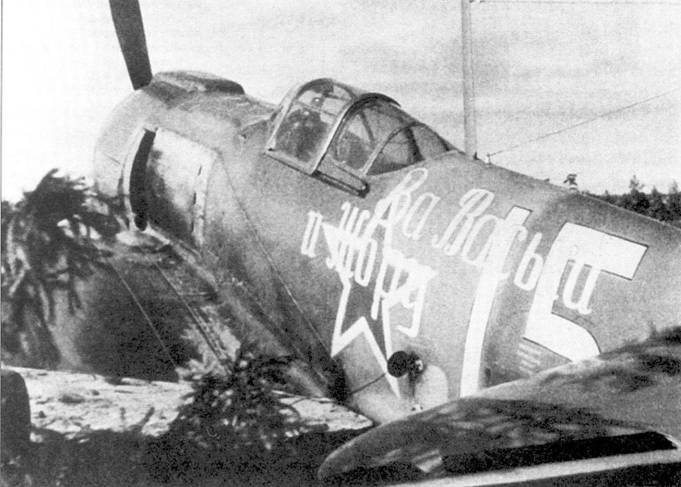

Еще одно фото Ла-5ФН П. Лихолетова. Хорошо видно, что у машины кок винта, руль направления и тактический номер «15» одного цвета — желтого или белого.

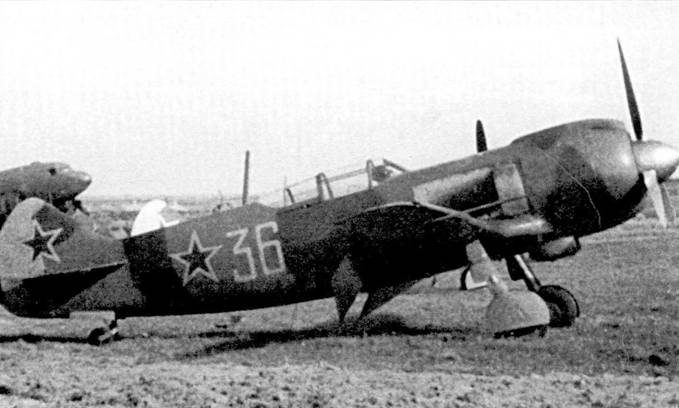

Ла-5ФН (бортовой номер «36» желтого цвета) из состава 159-го истребительного авиационного полка 275-й истребительной авиационной дивизии 13 воздушной армии. Портовой номер нарисован на фюзеляже в плевых условиях, обычно на Ла-5 номера наносились белой краской между килем и звездой на фюзеляже. Также необычна желто-красная окантовка звезд, руль направления — желтый.

Летчик Ла-5 с бортовым номером «99» белого цвета готовится занять место в кабине своего истребителя. Обратите внимание на заплатку, закрывающую пробоины в руле направления. Часто у техников не оставалось времени, чтобы покрасить подобные заплаты.

Подготовка к боевому вылету Ла-5ФН поздней серии выпуска из 41-го гвардейского ИАП 5-й воздушной армии, начало 1945 г. На снимке хорошо видная втулка в коке винта для стыковки с автостартером.

У земли АШ-82Ф имел ту же мощность, что и АШ-82А; превосходство в мощности проявлялось на высотах более 1500 м. На высоте 1650 м АШ-82Ф развивал мощность 1676 л.с., выше 4650 м мощность падала до 1450 л.с. Как и АШ-82А, мотор АШ-82Ф имел обычный карбюратор. Внешне самолеты с двигателем АШ-82Ф ничем не отличались от машин, оснащенных АШ-82А; единственное отличие — логотип «Ф», нанесенный на капот мотора красной краской в желтом круге, впрочем и это «отличие» нередко закрашивали на аэродромах.

Первые Ла-5 с двигателями Аш-82Ф начали сходить с заводской сборочной линии в декабре 1942 г., тогда моторы ставили на планеры Ла-5 последних серий выпуска. Первый Ла-5Ф покинул ГАЗ № 21 в марте 1943 г.

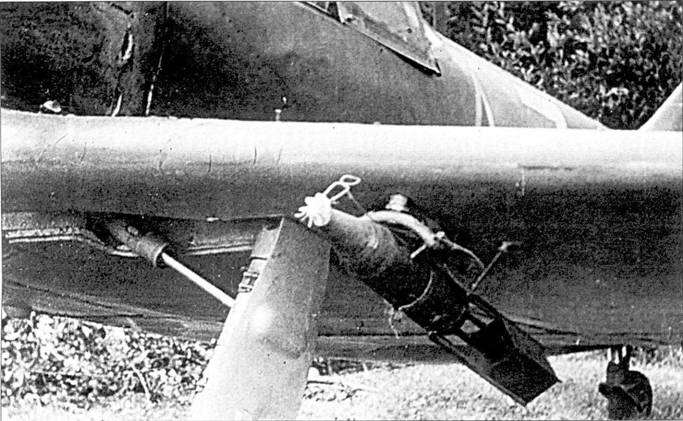

Подвеска осколочной авиабомбы АО-25М на держателе ДЗ-40 под плоскостью крыла истребителя Ла-5ФН. Масса АО-25М — примерно 25 кг, в том числе масса взрывчатого вещества — 3,1 кг. Бомба оснащена вертушкой АВ-4, благодаря которой взрыватель бомбы срабатывал над землей, зона поражения осколками при этом увеличивалась.

Снимок группы истребителей Ла-5ФН из I-го чехословацкого ИАП сделан в период освоения самолета личным составом на авиабазе Кубинка. На самолете с бортовым номером «3» перед килем нанесена белая полоса вокруг фюзеляжа.

Подготовленный к вылету Ла-5ФН (бортовой номер «39» белого цвета) на стоянке, Польша. Заливочная горловина крыльевого топливного бака на правой плоскости открыта. Обратите внимание на уложенные в ряб срубленные молодые деревца — маскировка снята. Самолет оснащен бомбодержателями ДЗ-40.
