Основные данные самолета, в том числе и взлетнопосадочные характеристики, существенных изменений по сравнению с Ту-142 не претерпели, однако вес самолета за счет заправки возрос на три тонны, что в связи с ухудшением аэродинамики самолета не привело к увеличению дальности полета и она осталась равной 12 ООО км при взлетном весе 185 т.

К моменту принятия самолета на вооружение из 31 пункта заданным летнотехническим характеристикам соответствовало только семь, причем по второстепенным элементам.

Самолет Ту-142М ВВС КТОФ

Самолет Ту-142М имеет некоторые внешние отличия от прототипа. Его планер за счет передней гермокабины удлинился на два метра, обводы фюзеляжа в районе размещения летчиков расширились на 0,18 м, увеличен фонарь кабины летчиков, утол обзора вниз возрос на 1,5 град. Расширение прохода между сиденьями летчиков создало лучшие условия для покидания самолета в воздухе.

Члены экипажа в передней кабине располагаются в креслах, спинки которых для отдыха в длительных полетах отклоняются на 45 град., что предполагает некоторое снижение утомляемости. Все кресла в передней кабине имеют возможность различных перемещений.

Оборудование самолета системой 2КН-К привело к необходимости доработки фюзеляжа самолета, после завершения которой второй грузоотсек объединили с третьим техническим отсеком, использовав нижнюю часть последнего для контейнеров с малогабаритными бомбами, применяемыми в качестве ВИЗ. Отсек снабжен управляемыми створками и пиротехническими устройствами для их сброса.

Система управления самолетом претерпела некоторые изменения в сравнении с прототипом: отдельный агрегат объединил штурвал, педали и пружинные загружатели, приборную доску летчиков для лучшего чтения показаний приборов наклонили, ход штурвала для более удобного управления уменьшен на 460 мм.

В системе управления используется автопилот АП-15РЗ, нижняя высота его включения составляет 500 м. Так же, как и на Ту-142, при переходе на ручное управление отключается комплекс автоматов КА-142. При отказе бустеров управление самолетом осуществляется с помощью автопилота или вручную. Чтобы исключить выход самолета за предельные углы атаки, к колонке штурвала подсоединено устройство торможения колонки. Оно вводится в действие при подходе к предельным углам атаки по сигналам от автомата углов атаки, скольжения и перегрузок АУАСП-142 как при бустерном, так и при ручном управлении, создавая на колонке дополнительное одностороннее постоянное усилие.

Для уменьшения нагрузки в системе управления установлен дополнительный флетнер на рулях высоты, изменены задние кромки руля направления и элеронов.

Системы управления стабилизатором, закрылками и гидросистемы самолета остались без изменений.

В авиационный противолодочный комплекс входит навигационно-пилотажный комплекс НПК-142М, ППС 2КН-К, система управления сбрасыванием бомб, буев, торпед, магнитометр ММС-106 «Ладога», бортовая система связи (БСС) «Стрела-142М», аппаратура гидрологической разведки «Нерчинск», бортовой комплекс обороны (БКО) «Саяны», сбрасываемые средства поиска и поражения ПЛ.

Несмотря на относительно высокий уровень автоматизации, экипаж самолета возрос до 11 человек. В его состав вошли: два летчика, штурман корабля, второй штурман, штурман по боевому применению, два оператора радиогидроакустических подсистем (РГС), оператор бортовых средств связи, старший борттехник, оператор кормовой кабины и стрелок.

В связи с исключением системы «Беркут», которая решала навигационные и тактические задачи, в состав оборудования включен автономный навигационный комплекс. Он строится на базе двух взаимосвязанных контуров навигации.

Основной контур образован астроинерциальной системой навигации с автономным астрокорректором и вычислителями Л14МА и ЦВМ-10ТС42. Астрокорректор предназначен для выработки координат и курса самолета с высокой точностью. Предполагалось, что независимо от расстояния и скорости ошибка счисления места самолета не превысит 5 – 10 км.

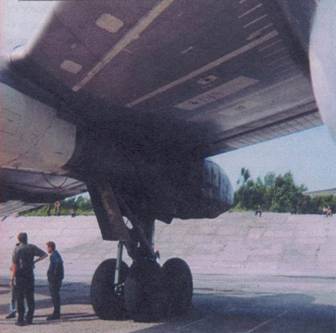

Нижняя часть фюзеляжа, видны створки грузовых отсеков, заправочные горловины под центропланом, антенны ДИСС

Хвостовое оперение самолета, в верхней части киля расположен магниточувствительный блок магнитометра ММС-106 «Ладога»

Резервный контур построен на базе вычислителя ВНПК-154, доплеровского измерителя путевой скорости и угла сноса ДИСС-У, комплекса курсовертикалей «Румб-1Б». В его состав входит несколько систем: вычислитель ВНПК-154, радиосистемы дальней и средней навигации, астрономический радиокорректор курса и др. Навигационная информация, вырабатываемая в резервном контуре, менее точная, но, как предполагалось, надежность ее будет выше за счет дублирования аппаратуры и инерциальной курсовертикали «Румб-1 Б» с тремя самостоятельными каналами. Считалось, что с применением резервного контура ошибка определения места самолета не превысит 1,5 -2,5 % от пройденного расстояния.
